Flipperspule (Coil) – Aufbau, Funktion und Wissenswertes

Die Flipperspule – im englischen Sprachraum meist als Coil bezeichnet – gehört zu den wichtigsten elektromechanischen Bauteilen eines Flipperautomaten. Nahezu jede Bewegung innerhalb eines Flippers wird direkt oder indirekt durch eine Spule erzeugt. Ganz gleich, ob Flipperfinger bewegt werden, ein Pop Bumper auslöst, ein Ball ausgeworfen wird oder ein Drop-Target zurückgesetzt wird – in den meisten Fällen ist eine Flipperspule für diese Bewegung verantwortlich.

Obwohl Spulen äußerlich oft unscheinbar wirken, übernehmen sie im Inneren eines Flipperautomaten eine zentrale Aufgabe. Erst durch ihr Zusammenspiel mit Kolben, Hülse, Anschlag und weiteren mechanischen Komponenten entstehen die präzisen Bewegungen, die das Spiel so dynamisch machen.

Da Spulen bei jedem Spiel tausendfach aktiviert werden, zählen sie gleichzeitig zu den am stärksten beanspruchten Bauteilen eines Flipperautomaten. Ein grundlegendes Verständnis ihrer Funktionsweise hilft deshalb nicht nur bei Reparaturen, sondern auch bei der Wartung und Fehlersuche.

Was ist eine Flipperspule?

Eine Flipperspule ist ein elektromagnetischer Aktor. Sie wandelt elektrische Energie innerhalb weniger Millisekunden in eine mechanische Bewegung um. Im Inneren der Spule befindet sich eine Kupferwicklung, die um einen Spulenkörper gewickelt ist. Sobald Strom durch diese Wicklung fließt, entsteht ein Magnetfeld.

Dieses Magnetfeld zieht einen beweglichen Metallkolben – häufig auch Plunger genannt – in das Innere der Spule. Die Bewegung des Kolbens wird anschließend über verschiedene mechanische Bauteile auf die eigentliche Spielfunktion übertragen.

Je nach Einsatzbereich bewegt der Kolben beispielsweise einen Flipperfinger, stößt die Kugel aus der Balltruhe aus, aktiviert einen Pop Bumper oder löst andere mechanische Funktionen auf dem Spielfeld aus. Sobald der Stromfluss endet, verschwindet das Magnetfeld wieder und eine Rückholfeder bringt den Kolben in seine Ausgangsposition zurück. Dadurch kann die Spule unmittelbar für den nächsten Spielvorgang erneut aktiviert werden.

Warum besitzt ein Flipper so viele Spulen?

Viele Einsteiger vermuten, dass sich lediglich unter den Flipperfingern Spulen befinden. Tatsächlich arbeiten in modernen Flipperautomaten häufig mehrere Dutzend Spulen zusammen. Sie übernehmen unterschiedlichste Aufgaben auf dem Spielfeld und sorgen dafür, dass nahezu jede mechanische Bewegung automatisch ausgeführt werden kann.

Typische Einsatzbereiche sind unter anderem:

- Flipperfinger
- Pop Bumper
- Slingshots
- Balltruhe
- Scoops
- Diverter
- Drop Targets

Je aufwendiger ein Flipper konstruiert ist, desto mehr Spulen kommen in der Regel zum Einsatz.

Wie ist eine Flipperspule aufgebaut?

Obwohl sich Spulen je nach Hersteller und Einsatzbereich unterscheiden, basiert ihr Aufbau nahezu immer auf demselben Prinzip. Zu einer kompletten Spulenbaugruppe gehören in der Regel mehrere Komponenten, die gemeinsam für eine zuverlässige Bewegung sorgen.

Die eigentliche Spule besteht aus einem isolierten Spulenkörper mit einer Kupferwicklung. Im Inneren bewegt sich der Kolben (Plunger), der während der Aktivierung vom Magnetfeld angezogen wird. Damit diese Bewegung möglichst reibungsarm erfolgen kann, läuft der Kolben durch eine Spulenhülse (Sleeve), die gleichzeitig den Verschleiß reduziert.

Aufbau einer Flipperspule im Detail

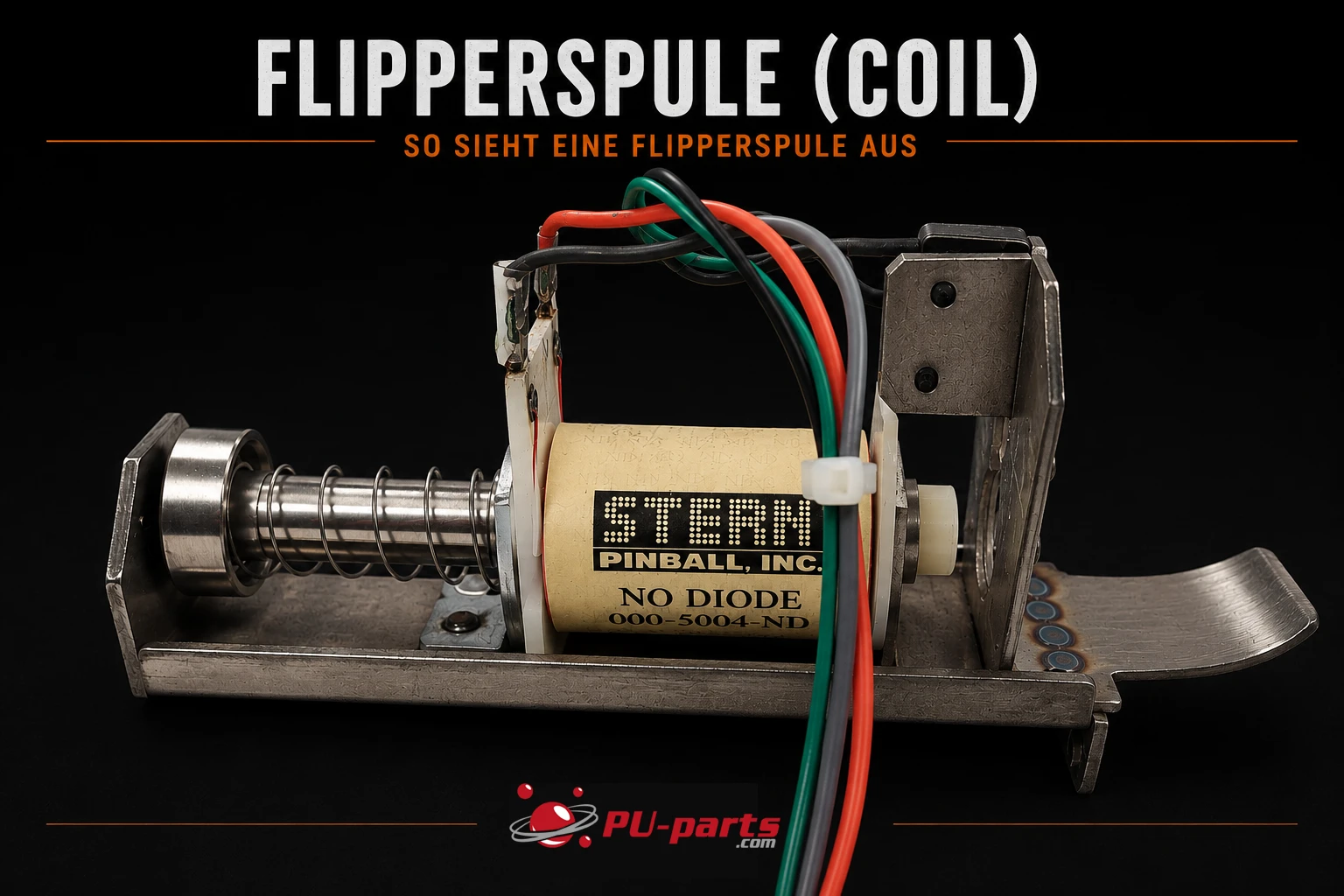

Die folgende Darstellung zeigt die wichtigsten Bestandteile einer klassischen Flipperspule. Erst das Zusammenspiel aller Komponenten sorgt dafür, dass Bewegungen im Flipperautomaten präzise, kraftvoll und zuverlässig ausgeführt werden können.

Am Ende des Bewegungswegs trifft der Kolben auf den Anschlag (Coil Stop), der den Hub begrenzt und die Kraftübertragung ermöglicht. Je nach Einsatzbereich kommen zusätzlich Rückholfedern, Halterungen, Gestänge oder Hebelmechanismen hinzu, welche die Bewegung an die jeweilige Spielfunktion weitergeben. Erst das Zusammenspiel all dieser Komponenten sorgt dafür, dass eine Flipperspule zuverlässig, kraftvoll und über viele tausend Schaltvorgänge hinweg arbeitet.

Warum besitzen Flipperspulen unterschiedliche Größen?

Nicht jede Bewegung innerhalb eines Flipperautomaten benötigt die gleiche Kraft. Während ein Pop Bumper die Flipperkugel lediglich kurz ablenken muss, benötigen Flipperfinger deutlich mehr Energie, um die Kugel kontrolliert über das Spielfeld zu schlagen. Aus diesem Grund unterscheiden sich Flipperspulen in ihrer Baugröße, ihrer Wicklung und ihrer elektrischen Auslegung. Manche Spulen erzeugen einen besonders kräftigen, kurzen Hub, andere sind für längere Bewegungen oder einen dauerhaften Haltestrom ausgelegt.

Dadurch kann jede Spielfunktion exakt auf ihre jeweilige Aufgabe abgestimmt werden. Die verwendete Spule ist daher immer Teil des Gesamtkonzepts eines Flipperautomaten und sollte nicht ohne Weiteres gegen ein anderes Modell ausgetauscht werden.

Die beiden Wicklungen einer Flipperspule – Warum manche Spulen zwei Aufgaben gleichzeitig erfüllen

Wer eine Flipperspule genauer betrachtet, stößt früher oder später auf Begriffe wie Power Winding, Hold Winding oder Dual Wound Coil. Gerade bei den Hauptflippern vieler Flipperautomaten kommen häufig Spulen mit zwei getrennten Wicklungen zum Einsatz. Der Grund dafür liegt im unterschiedlichen Kraftbedarf während einer Flipperbewegung.

Sobald der Spieler den Flipperknopf betätigt, muss der Flipperfinger innerhalb kürzester Zeit maximale Kraft entwickeln, um die Kugel präzise über das Spielfeld zu schlagen. Für diesen ersten, kräftigen Impuls wird die sogenannte Power Winding verwendet. Sie erzeugt ein besonders starkes Magnetfeld und zieht den Kolben mit hoher Geschwindigkeit in die Spule.

Sobald der Kolben seinen Endanschlag erreicht hat, wird diese leistungsstarke Wicklung wieder abgeschaltet. Würde sie dauerhaft aktiv bleiben, würde sich die Spule innerhalb kurzer Zeit stark erwärmen und könnte beschädigt werden.

Ab diesem Moment übernimmt die zweite Wicklung – die sogenannte Hold Winding. Sie benötigt deutlich weniger Strom und hält den Kolben lediglich in seiner Endposition, solange der Spieler den Flipperknopf gedrückt hält. Dadurch bleibt der Flipperfinger oben, ohne dass die Spule unnötig belastet wird. Dieses Zusammenspiel ermöglicht kraftvolle Flipperbewegungen bei gleichzeitig geringer Wärmeentwicklung und schont die gesamte Mechanik.

Der EOS-Schalter – Ein wichtiger Bestandteil vieler Flipperspulen

Eng mit der Flipperspule verbunden ist der sogenannte EOS-Schalter. Die Abkürzung steht für End of Stroke, also das Ende des Bewegungswegs. Bei vielen klassischen Flipperautomaten befindet sich dieser Schalter direkt an der Flippermechanik. Sobald der Kolben seinen vollständigen Hub erreicht hat, wird der EOS-Schalter betätigt und unterbricht den Stromfluss der Power Winding. Gleichzeitig bleibt lediglich die Hold Winding aktiv.

Ohne diese Umschaltung würde die Hauptwicklung dauerhaft mit voller Leistung betrieben werden. Die Folge wären eine starke Erwärmung der Spule, unnötiger Energieverbrauch und im schlimmsten Fall beschädigte Wicklungen oder verschmorte Bauteile. Moderne Flipperautomaten übernehmen diese Umschaltung häufig elektronisch über die Steuerplatinen. Das Grundprinzip bleibt jedoch identisch: maximale Kraft beim Einschalten, deutlich geringere Leistung beim Halten.

Typische Verschleißteile einer Flipperspule

Die Spule selbst besitzt keine beweglichen Bauteile und hält bei normalem Betrieb oft viele Jahre. Dennoch unterliegt die gesamte Spulenbaugruppe einem natürlichen Verschleiß. Besonders die Spulenhülse (Sleeve) gehört zu den klassischen Verschleißteilen. Durch die ständigen Bewegungen des Kolbens nutzt sie sich mit der Zeit ab oder verschmutzt. Dadurch erhöht sich die Reibung, was wiederum zu einem spürbaren Leistungsverlust führen kann.

Auch der Kolben selbst zeigt nach vielen tausend Schaltvorgängen häufig deutliche Gebrauchsspuren. Eingelaufene Oberflächen oder Gratbildung können die Leichtgängigkeit beeinträchtigen und sollten regelmäßig kontrolliert werden. Nicht zu vergessen ist der Coil Stop (Anschlag). Er nimmt bei jedem Hub einen Teil der Bewegungsenergie auf und verschleißt mit der Zeit ebenfalls. Ein eingelaufener Anschlag verändert den Hub der Mechanik und kann sich unmittelbar auf das Spielgefühl auswirken.

Aus diesem Grund werden bei einer Überholung der Flippermechanik häufig mehrere Bauteile gleichzeitig ersetzt. Eine neue Hülse allein verbessert die Funktion oft bereits deutlich, in vielen Fällen lohnt sich jedoch der Austausch der gesamten Verschleißteile innerhalb der Baugruppe.

Woran erkennt man eine defekte Flipperspule?

Eine tatsächlich durchgebrannte Spule kommt deutlich seltener vor, als viele Flipperbesitzer vermuten. Häufig liegt die Ursache für eine schwache oder fehlerhafte Funktion an verschlissenen Bauteilen rund um die Spule oder an Problemen innerhalb der Ansteuerung. Dennoch gibt es einige typische Anzeichen, die auf eine beschädigte oder überlastete Spule hindeuten können.

Dazu gehören beispielsweise eine deutlich verminderte Schlagkraft der Flipperfinger, ungewöhnlich hohe Wärmeentwicklung oder ein auffälliger Geruch nach verschmortem Lack. Auch sichtbare Verfärbungen der Wicklung oder beschädigte Anschlussleitungen sollten ernst genommen werden. Ebenso können verschlissene Hülsen, schwergängige Kolben oder defekte EOS-Schalter ähnliche Symptome verursachen. Aus diesem Grund sollte vor dem Austausch einer Spule immer die komplette Baugruppe überprüft werden.

Wartung verlängert die Lebensdauer erheblich

Flipperspulen selbst benötigen nur wenig Pflege. Anders sieht es bei den umliegenden Komponenten aus. Eine regelmäßige Wartung der gesamten Mechanik trägt wesentlich dazu bei, dass die Spule dauerhaft mit voller Leistung arbeiten kann. Hierzu gehört insbesondere die Kontrolle von Hülsen, Kolben, Anschlägen und Rückholfedern. Verschmutzungen oder Abrieb sollten regelmäßig entfernt werden. Gleichzeitig empfiehlt es sich, sämtliche Befestigungen sowie Steckverbindungen auf festen Sitz zu überprüfen.

Ein wichtiger Hinweis: Spulenhülsen sollten grundsätzlich trocken montiert werden. Schmierstoffe oder Öle ziehen Staub und Abrieb an und können die Leichtgängigkeit langfristig sogar verschlechtern. Moderne Hülsen bestehen aus selbstschmierenden Materialien und benötigen keine zusätzliche Schmierung.
